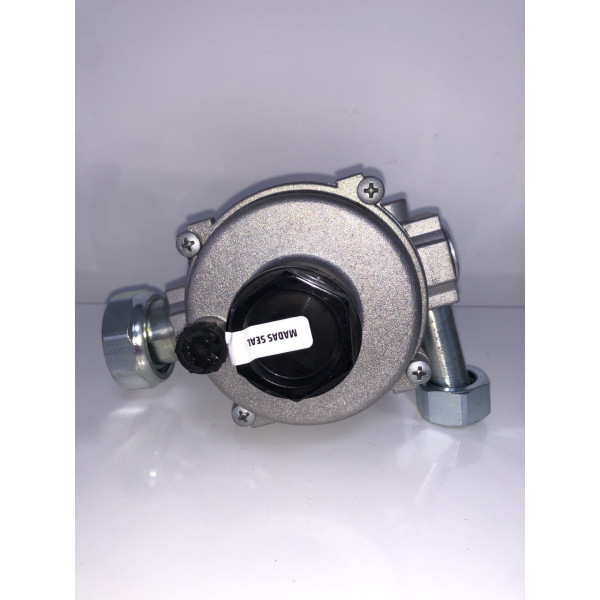

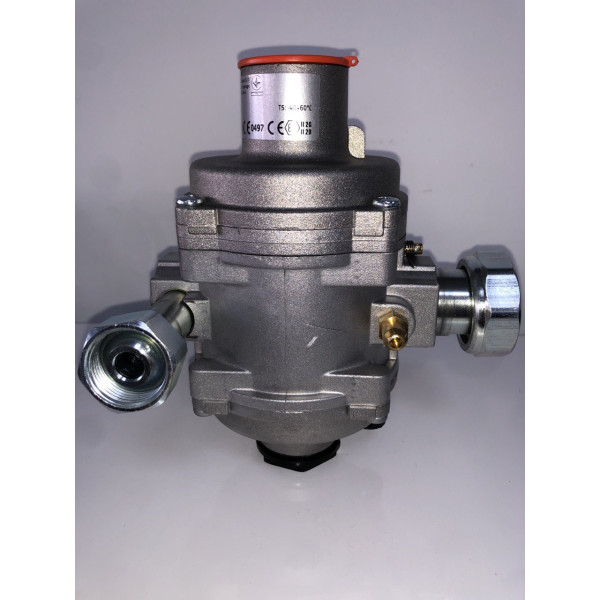

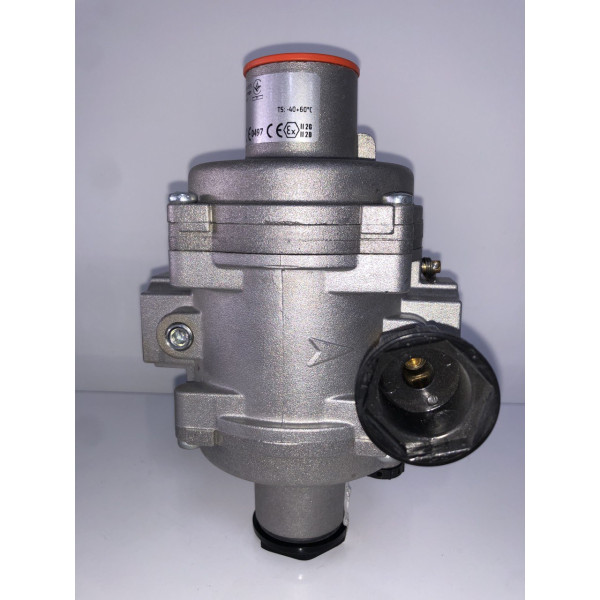

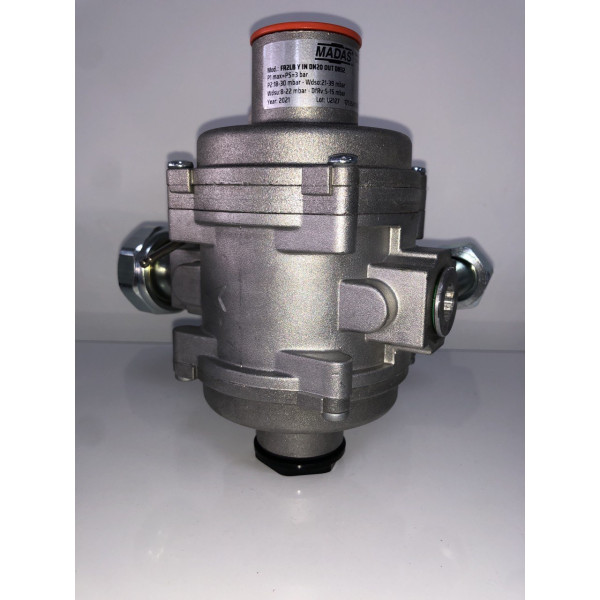

Регулятор тиску газу Madas FR2LB DN 20

Регулятор тиску газу Madas FR2LB - прямий

Регулятор тиску газу Madas FR2LB Y - кутовий

FR2LB - регулятор прямої дії, одноступінчастий, з навантаженою пружиною, із вбудованим запобіжно-скидним (ПСК) та запобіжно-запірним (ПЗК) клапанами.

ПЗК спрацьовує при підвищенні або зниженні вихідного тиску понад встановлені межі. Після спрацювання ПЗК регулятор закривається і запустити його можна лише вручну.

Наявність ПСК дозволяє уникнути спрацьовування ПЗК при температурному розширенні та малих коливаннях вихідного тиску.

Збалансована компенсаційна система забезпечує сталість вихідного тиску за зміни вхідного.

Регулятор обладнаний фільтром вхідним ступенем фільтрації 0,05 мм.

Регулятори оснащені:

• фільтром на вході
• запірним клапаном за максимальним та мінімальним тиском (ручний взвод)
• регулюючою пружиною
• запобіжно-скидним клапаном

Технічні дані:

• Види використовуваних газів: метан, скраплений газ, азот, повітря (сухі гази)
• Приєднання вхідного патрубка Ду, мм: 20
• Приєднання вихідного патрубка Ду, мм: 20
• Нерівномірність регулювання: +/-10%
• Температура довкілля: від -40 до +60 ° С
• Максимальний робочий тиск: 0,6 МПа
• Час закриття ПЗК: <1 сек.
• Матеріал: алюмінієвий сплав
• Версії приєднання: пряме або кутове
• Монтажне положення: будь-яке

Принцип дії регуляторів FR2LB:

1.     Газ під середнім або високим тиском проходить через вхідний патрубок і надходить у вхідну камеру, проходить через відкритий клапан, де редукується до вихідного тиску, і заповнивши вихідну камеру, надходить через вихідний патрубок до споживача.
2.     Вихідний тиск через імпульсну трубку надходить у робочу камеру регулятора, діє знизу на поверхню робочої мембрани, зрівнюючи навантаження на пружині, яка приводить в дію сідло клапана, визначаючи його оптимальне положення та гарантуючи надійне редукування та необхідну витрату газу.
3.     Регулятор оснащений ПСК, вбудованим у кріплення мембрани. Клапан калібрується пружиною та служить для відведення надлишкового тиску в атмосферу.
4.     Регулятор оснащений запірним клапаном, який спрацьовує, коли значення вихідного тиску виходить за встановлені при калібруванні та виводить кріплення мембрани ПЗК із збалансованого стану. Шток, з'єднаний із сідлом клапана, спрацьовує під дією пружин, перекриваючи потік газу.
