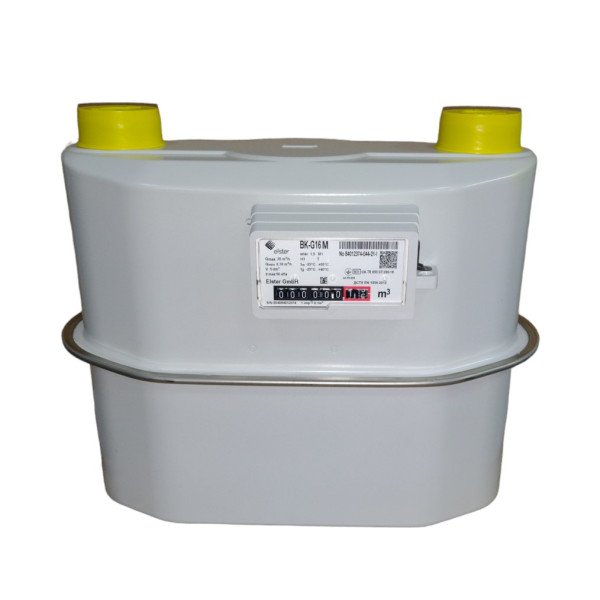

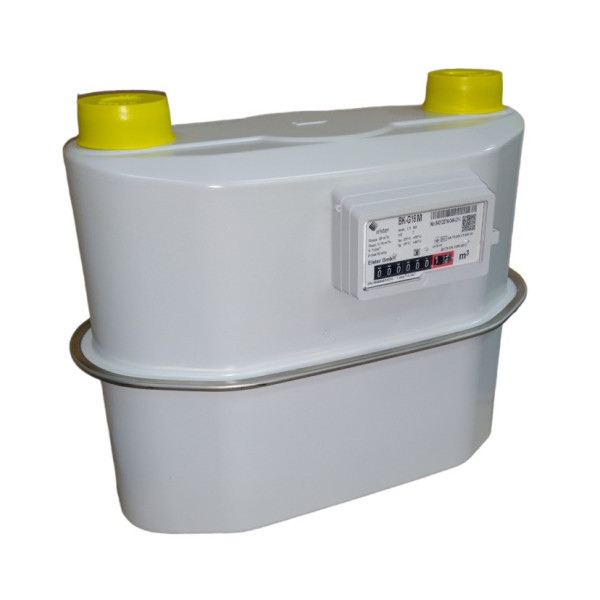

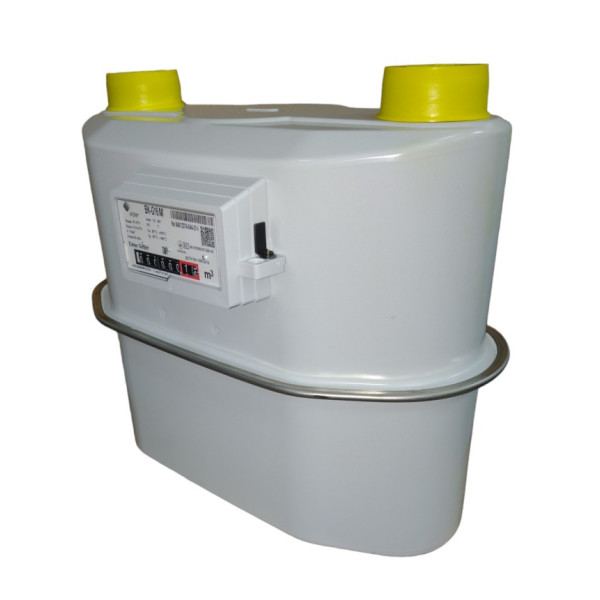

Лічильник газу ELSTER BK-G16MT

Лічильник газу Elster BK-G16MT - це мембранний лічильник газу, який застосовується для вимірювання обсягу використаного природного газу, згідно з ГОСТ 5542. Лічильник використовується для обліку природного газу в комерційній та житлово-комунальній сферах.

Він складається з трьох основних вузлів:

• вимірювального механізму;
• лічильного пристрою;
• корпусу.

Мембрани вимірювального механізму наводяться у зворотно-поступальний рух газом, що проходить через вимірювальні камери. Потім розподільна система перетворює зворотно-поступальний рух мембран на обертальний рух механічного барабанного рахункового пристрою. Вимірювальна система розміщена у міцному, газонепроникному корпусі. Корпус складається з двох частин, з'єднаних між собою поясом, що затискується. Стик герметизується термостійким герметиком.

Лічильники BK-G16MT відрізняються від лічильників BK-G16M тим, що додатково обладнані механізмом корекції температур. Механізм температурної корекції розташований на кривошипному механізмі. Основним елементом механізму є біметалічна пластина, яка змінює свою форму залежно від температури. Зміна форми біметалічної пластини змінює розмір ходу мембран, і цим впливає величину мірного обсягу.

Механізм температурної компенсації відрегульований таким чином, що барабанний лічильний пристрій відображає об'єм, наведений до температури 20°C.

Усі лічильники відповідають вимогам ДСТУ EN 1359: 2012 «Лічильники мембранного газу. Загальні технічні умови. Технічна документація компанії Elster s.r.o.

Лічильники газу Elster BK-G16MT поставляються у виконанні з лівим потоком газу (вхід ліворуч, вихід праворуч), з вихідними патрубками 2".
